Uzbrojenie kierowane laserowo w pigułce [cz.1]

W komentarzach do tekstu o pokpr NSM pojawił się postulat Czytelników o przybliżenie zasady działania uzbrojenia naprowadzanego laserowo. Vox populi vox dei, zapraszamy do lektury.

Pociski kierowane laserowo dzielą się na 2 grupy: na naprowadzane w wiązce wtórnej (odbitej od oświetlonego celu) oraz w wiązce pierwotnej (ang. beam rider).

Naprowadzanie w wiązce wtórnej

Film z testu laserowego wariantu AASM w ataku na cel ruchomy. W dodatkowym kadrze widać padające światło lasera, które odbiera czujnik pocisku. Dzięki temu jego układ naprowadzania wprowadza korekty do toru lotu, aby trafić w cel.

Test kierowanego laserowo pocisku, konwersji lotniczego npr Zuni. Oryginalnie niekierowany pocisk wyposażono w detektor wiązki laserowej, układ naprowadzania i powierzchnie sterujące. I tak stał się bronią precyzyjną.

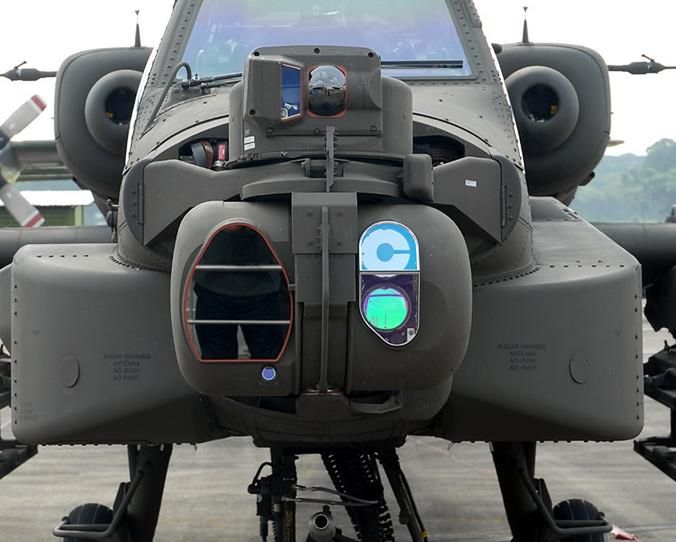

System obserwacyjno-celowniczy TADS/PNVS śmigłowca AH-64. Dolna część (TADS) składa się z celownika termowizyjnego (lewe okno) sprzężonego kamerą dzienną i laserowym dalmierzem/podświetlaczem celu.

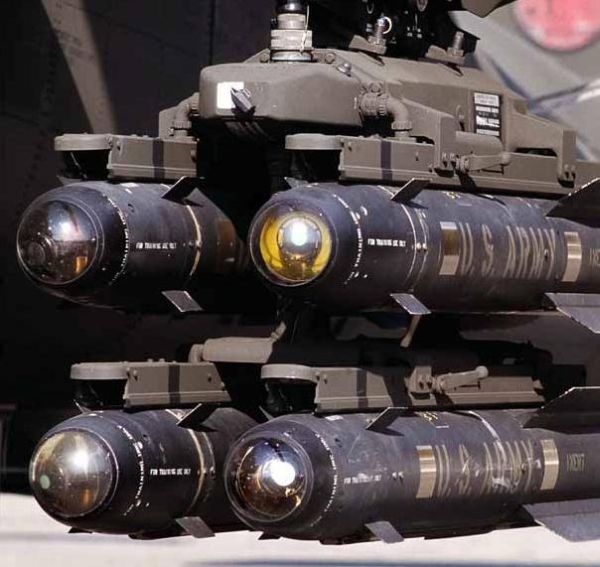

TADS współdziała z kierowanym laserowo (z wyjątkiem wersji AGM-114L kierowanej za pomocą radiolokacyjnej głowicy naprowadzania) ppk AGM-114 Hellfire. Na zdjęciu pociski Hellfire i ich czujniki wiązki laserowej.

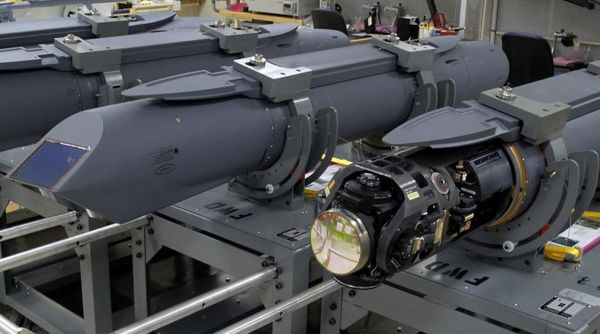

Podwieszane zasobniki nawigacyjno-celownicze AN/AAQ-33 Sniper XR dla samolotów bojowych kupiono też dla polskich F-16. Sniper XR jest jednym z kilku dostępnych na rynku urządzeń tej klasy. Służą do wykrycia celu, określenia jego współrzędnych i użycia uzbrojenia. Oprócz kanału termowizyjnego mają wbudowane projektory laserowe. Mogą podświetlić cel dla bomb i rakiet z naprowadzaniem laserowym, także odpalonych z innego nosiciela.

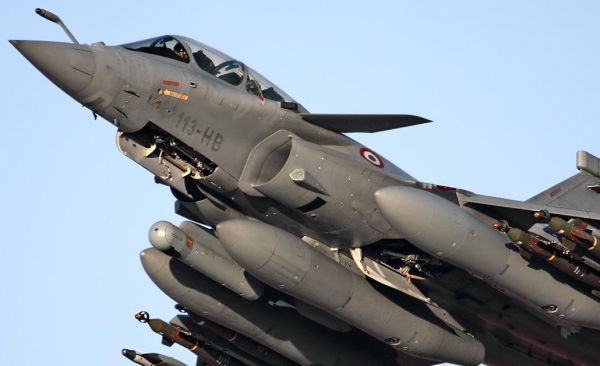

Myśliwiec Rafale B, uzbrojony w 4 kierowane laserowo bomby GBU-12, na pylonie pomiędzy podkadłubowym a prawym podskrzydłowym zbiornikiem paliwa przenosi francuski zasobnik celowniczy Thales Damocles. Na fotografii tytułowej Gripen Szwedzkich Sił Powietrznych z izraelskim zasobnikiem Rafael Lightening III i bombami GBU-16 i GBU-10.
